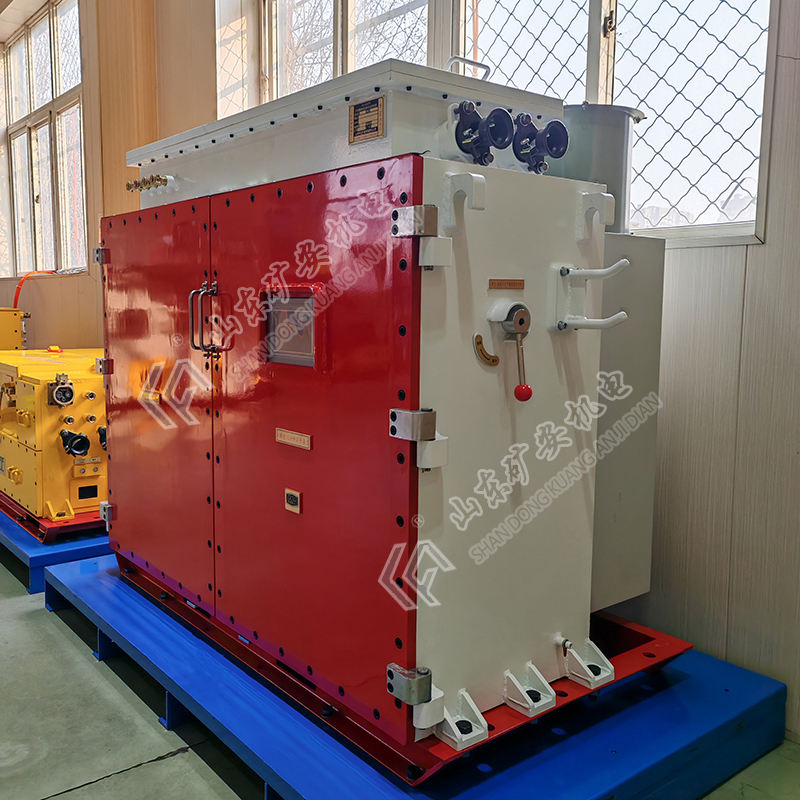

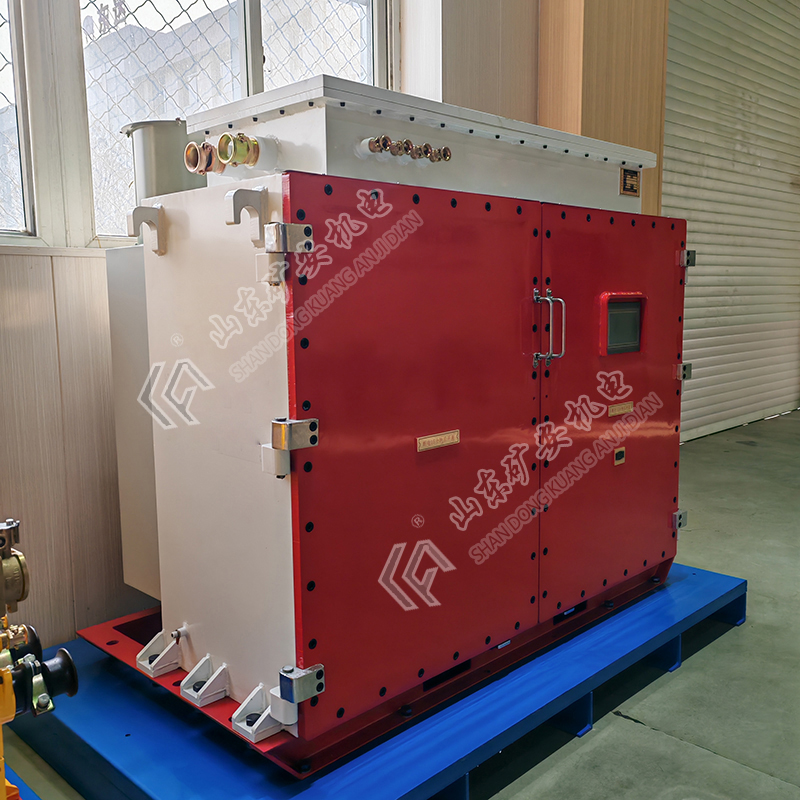

KXJ-60/576矿用隔爆兼本质安全型电源控制器

产品介绍

我公司研发的 KXJ-60/576 矿用隔爆兼本质安全型电源控制器是为保障煤矿井下作业局部通风机正常工作的核心设备之一，是作为DXJL57600/576F煤矿局部通风机用隔爆兼本安型锂离子蓄电池电源的重要补充，两者配套使用可以作为局部通风机用的第三路后备电源。

主要用途及适用范围

在煤矿局部通风机的供电体系中，我司的KXJ-60576矿用隔爆兼本质安全型电源控制器和DXJL57600/576F煤矿局部通风机用隔爆兼本安型锂离子蓄电池电源作为第三套电源是在主电源、第二路备用电源基础上增设的冗余保障装置，专门应对双电源同时失效的极端风险(如区域电网瘫疾、线路共同受损、设备连环故障等)。其核心定位是"最后一道供电防线"，通过物理隔离的独立架构与快速响应能力，确保局部通风机持续运行，从根本上杜绝因停风导致的瓦斯积聚、人员室息等恶性事故，是高风险矿并安全升级的关键配置。

主要特点

充电部分采用全桥移相软开关变换原理;

放电部分采用高频逆变技术设计;

采用CAN通讯接口:

遵守GB/T 27930-2015国标充电协议:

配置总控触摸屏，实时显示控制器状态及报警信息;

可通过触摸屏实现充、放电相关参数设置;

完善的过压、欠压、过流、过温、短路等多种保护功能。

主要功能

充电功能：具备手动与自动充电功能，电流控制范围为:DC0A-9A，电压控制范围为:DC480V-660V。

逆变功能：采用高频逆变技术，自识别交流输入电压，断电逆变为交流输入电压值。

维护方便：充电及逆变均采用模块化设计。

保护功能：具有输入过流、过压、欠压、过温保护;输出过压、过流、短路、反接保护等。

通讯功能：充电采用GB/T 27930-2015<<电动汽车非车载传导式充电机与电池管理系统之间的通信协议>>，通过CAN总线和总控触摸屏通讯。

主要技术参数

型号：KXJ-60/576

充电部分交流额定输入电压：AC1140VIAC660V

充电部分输出电压范围：DC480V-660V

充电部分输出电流范围：SDC9A

充电部分充电协议：GB/T 27930-2015

充电部分通讯接口：CAN

逆变部分输入电压范围：DC(495-648）V

逆变部分输入电流范围：0-100A

送变部分额定输出电压：AC1140MIAC660V(与交流额定输入电压保持一致)

逆变部分输出功率：≤60kw

逆变部分散热方式：热管散热器风冷散热

外形尺寸(长x宽x高)：1720mm x930mmx 1414mm
