主要用于煤矿综采采煤机粉尘作业场所
通过自动测尘，混加粉尘抑制剂、干湿物喷洒
可以降尘、净化空气，改善和治理粉尘作业环境
优良材质
精密制造
耐磨耐用
使用广泛

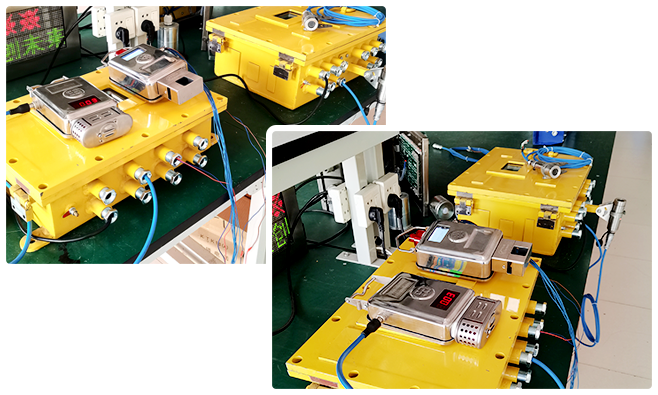

ZCYS127矿用隔爆兼本安型采煤机尘源跟踪洒水降尘装置主要用于煤矿综采采煤机粉尘作业场所，通过自动测尘，混加粉尘抑制剂、干湿物喷洒，可以降尘、净化空气，改善和治理粉尘作业环境。
ZCYS127 MINE FLAMEPROOF AND INTRINSICALLY SAFE COAL SHEARER DUST SOURCE TRACKING WATERING AND DUST REDUCTION DEVICE IS MAINLY USED IN THE DUST WORKPLACE OF COAL MINE FULLY MECHANIZED COAL SHEARER. THROUGH AUTOMATIC DUST MEASUREMENT, MIXED WITH DUST INHIBITOR AND DRY AND WET SPRAYING, IT CAN REDUCE DUST, PURIFY AIR AND IMPROVE AND CONTROL THE DUST WORKING ENVIRONMENT.
尘源跟踪装置参数设置与显示
根据指令控制洒水开关
参数修改存储显示
接收红外触发输出低电压
一种由球体旋转而开闭水路的新型电动阀门
实时显示粉尘浓度声光报警功能
检测煤矿井下各种作业
场所空气中的甲烷浓度
循环周期发射无线红外信号
压力、冲击力等检测
轻/松/降/尘改/善/环/境
工作稳定 反应灵敏 精准监测
主控箱
通讯电缆
主效管
三通
手动阀门
过滤器
电动球阀
红外发射器
无线发射器
喷雾水幕
红外接收器
滚筒
喷嘴
采煤机
发射器
接收器
顶板压力
分控箱
| 型 号：zcys127-z | 输入电压：ac127v、50hz |
| 输入电流：≤100ma | 重 量：38kg |
| 外壳材质：q235-a | 尺 寸：512x357x156mm |
| 通讯方式：433mhz无线/485通讯 | |
| 通讯距离：主分控箱≤300m | 本安参数：uo12.0v lo1.0a |
| 功 能：尘源跟踪装置参数设置与显示 |
| 型 号：zcys127-f | 输入电压：ac127v、50hz |
| 输入电流：≤800ma | 通讯距离：主分控箱≤300m |
| 尺 寸：516x509x196mm | 外壳材质：q235-a |
| 适应水压：0.2~10.0mpa | 本安参数：uo12.0v lo1.0a |
| 通讯方式：433mhz无线/485通讯 | 重 量：46kg |
| 功 能：根据指令控制洒水开关，参数修改存储显示 | |
| 型 号：fyf4.0 | 输入电压：12.5v |
| 输入电流：1a | 接收角度：-10~40° |
| 通讯距离：主分控箱≤300m | 接受距离：0-4.0m |
| 输出信号：1路，无红外时输出dc2.6v；有红外时输出为dc0.3v | |
| 功 能：接收红外触发输出低电压 | |
| 工作电源：12v-24v | 工作电流：≤170ma/dc12 |
| 浓度范围：0~1000mg/m³ | 外形尺寸：288x133x64mm |
| 重 量：13.3kg 10芯gx-16航空插头 | |
| 频率信号：电流信号 电流信号 rs485信号 开关信号 | |
| 功 能：实时显示粉尘浓度声光报警功能 | |
| 型 号：GJC4(B) | 产品执行标准：AQ |
| 防爆型式：矿用本安兼隔爆型 | 测量范围：0~4.00%CH4 |
| 响应时间：≤20s | 输出信号频率：200~1000Hz |
| 供电电压范围：DC 9~24v | 输出信号电流：恒流1~5 mA |
| 工作电流：≤100ma（18v工作时） | 显示方式：三位led |
| 报警方式：声光报警 | 环境温度：-40°~60° |
| 报警点、断电点：0.5~3.00%CH4可任意设置 | |
| 型 号：fyf4.0 | 输入电压：12.5v |
| 输入电流：1a | 红外发射角度：-20~20° |
| 发射距离：0-3.5m | 重 量：3kg |
| 尺 寸：322x225x84mm | |
| 功 能：循环周期发射无线红外信号 | |
| 型 号：gpd60w | 输入电流：≤50ma |
| 额定电压：dc3*3.6v；电池er18505供电 | |
| 通讯方式：（425~450.5）mhz射频无线通讯 | |
| 通讯距离：与分控箱≤30m | 通讯协议：自组网协议 |
| 压力量程：0-60mpa | 尺寸：268x265x91mm |
| 重量：3.66kg | 外壳材质：q235-a，pc塑料材料 |
| 功能：外部旋钮控制开关，按键设置通讯参数、 | |
| id号、压力上下限、绑定分站号，显示屏有光照时开启 | |
| 工作电压: 12V DC （本安） | 工作电流: ≤ 183mA |
| 防爆标志: ExibI Mb | 防爆类型: 矿用本质安全型 |
| 球阀开启通径: 20mm | 球阀开启速度: 10s～15s |
| 水压适应范围: 0.2 MPa～7.0MPa | |
| 水温适应范围: 0℃～+60℃ | |
| 电缆最大长度：100m，电缆具有安标证并在有效期内 | |
| 电缆分布参数：分布电容≤0.1μF/km 电感≤1mH/km， | |
| 分布电阻≤12.6Ω/km | |
