DDZ-30-120断带抓捕器

DDZ-30-120断带抓捕器简介

断带抓捕器是利用带断或逆止器失效后沿倾斜方向下滑产生的摩擦力为驱动源，对胶带沿线任何随机性的断带都能有效地把上、下重空段胶带抓捕住，防止由此引发的重大经济损失和人身事故。有上、下断带抓捕两部分组成，主要采用了离心拨爪无接触磨损触发托辊、摆脱重载段货载影响的制动梁敞开式可摆动机构、传动与死点闭锁用的四连杆机构、以及各种偏心辊和圆柱辊。在正常工作具有托辊使用功能和防跑偏功能，可广泛用于矿山、港口、码头、电厂等上运的普通型和强力型胶印带输送机上。

DDZ-30-120断带抓捕器工作原理

断带抓捕器正常情况下作托辊使用，当发生断带或逆止器失效时，,可迅速抓捕胶带输送机胶带断裂或失控后突然下滑的重、空段胶带，直至卡死为止，避免胶带下滑造成的影响，该产品具有防跑偏功能，还可作卡带器使用。

DDZ-30-120断带抓捕器结构特点

1.采用沿线多点布置，能有效克服断带点随机变化的弊端。

2.DDZ-30-120带式输送机用断带抓捕器采用了与胶带接触触发方式，触发机构灵敏可靠。

3.制动机构开角大于160度并且可以伸缩调节，保证制动机构与皮带、煤流的距离大于150㎜，防止因胶带、煤流的碰撞造成误动作，适应大跑偏量胶带输送机。

4.设有刮煤器、护罩，防止漏煤碰撞DDZ30/80带式输送机用断带抓捕器造成误动作。

5.可在不断带情况下试验，在试验中调整。

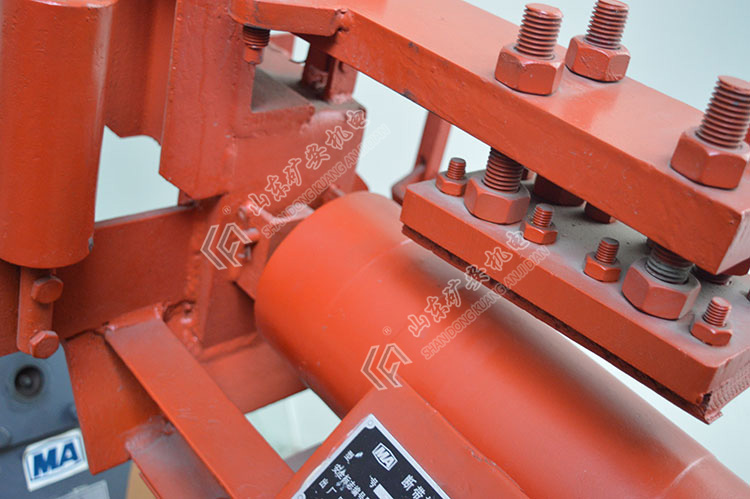

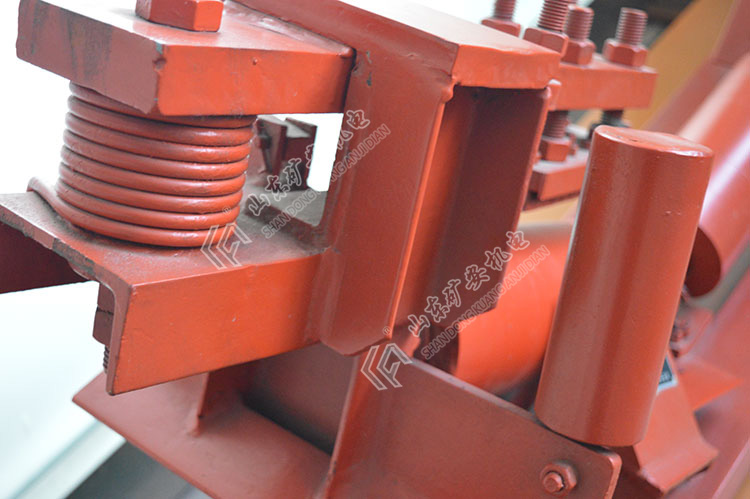

DDZ-30-120断带抓捕器实物图
