FM井下炸药库抗冲击波密闭门

FM井下炸药库抗冲击波密闭门产品介绍

FM井下炸药库抗冲击波密闭门用于井下材料库和材料发放硐室，起隔离作用。阻止冲击波及产生的火焰、有毒气体向外部巷道扩散，由总回风道排出。

FM井下炸药库抗冲击波密闭门结构组成

FM井下炸药库抗冲击波密闭门由门框、门扇、闭锁装置、饺页等部件组成。

1、门框为不等边角组焊框架结构。

2、门扇上部装有三组通风活门装置，即在活门底板开有三组共18个直径122mm的通风孔，活门板外部装有自动张开12度角的活门悬板。

3、闭锁装置设置2组，一组为通常关闭用的闭锁轴，手柄转动式；另一组为紧急闭锁装置，其功能是当冲击力大于294N时，瞬间，门与门框紧闭，压缩密封圈，锁头进入锁芯，拨动双片弹簧，制动闭锁，防止门反弹；拨动外钥匙手柄即可解除闭锁。

4、下饺页采用单向推力球轴承支撑，中间采用弹簧折页，确保门自动关闭。

5、密封方式采用“9”字形截面橡胶条密封。

FM井下炸药库抗冲击波密闭门技术参数
图号 门框尺寸(mm) 承压（kPa)
T86-FM2500/1118    1100*1800      2500
T86-FM1500/1118    1100*1800      1500

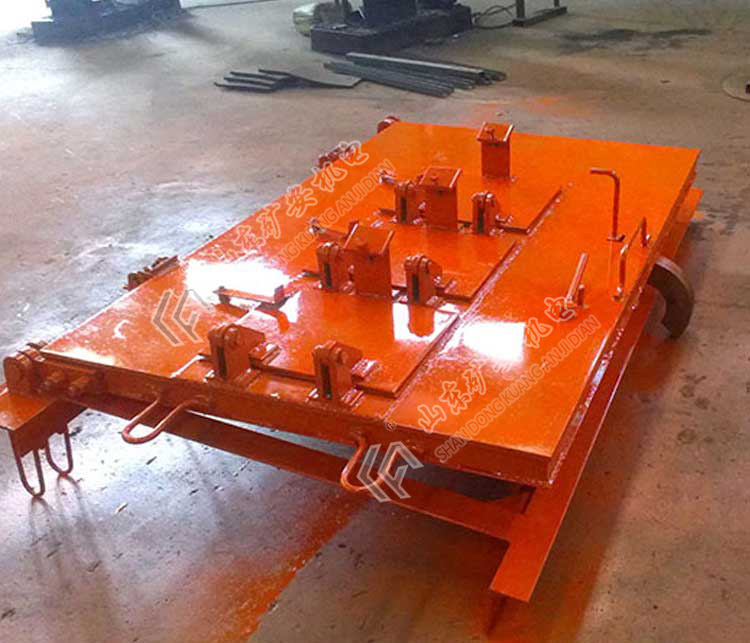

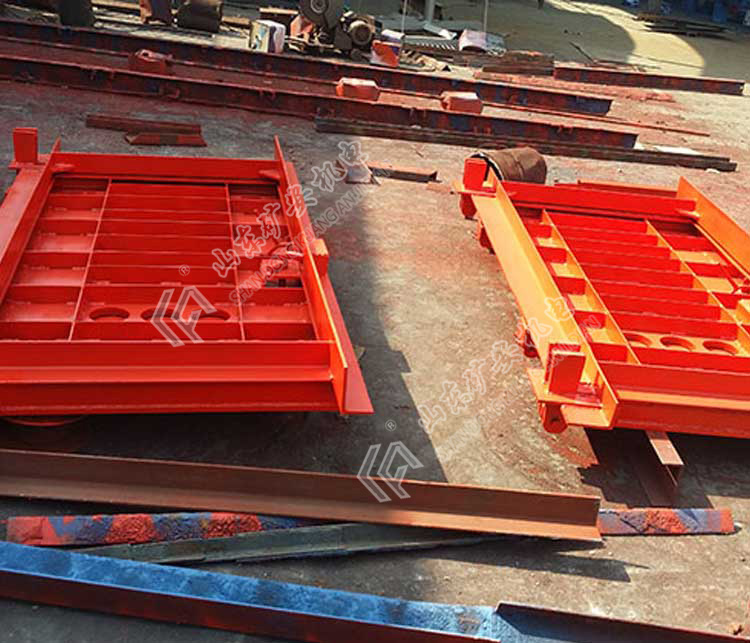

FM井下炸药库抗冲击波密闭门实物图
