KXH127矿用声光信号器

KXH127矿用声光信号器概述

KTZ127矿用隔爆兼本安型通讯声光信号器（以下简称：信号器），主要用于煤矿井下含有煤尘及爆炸性气体的工作场所，适用于煤矿斜巷提升，皮带运输等作信号联络使用，也可作为绞车房与井口的直通电话使用。通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。

KXH127矿用声光信号器使用环境

a) 环境温度：0℃～+40℃

b) 平均相对湿度：≤95﹪(+25℃)

c) 大气压力：80kPa～106kPa

d) 使用场所：具有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。

KXH127矿用声光信号器特点

1、a）该产品接线简单，易维护，使用方便；

b）通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好。

2、产品机芯采用环氧封装，防潮防振使用寿命长。

3、信号发送：按下本台隔爆腔内的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点）。

4、信号接收：联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出≥85dB声响信号，并通过发光二极管发出在30米以内可见的光信号。

5、单工对讲：本信号器在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。

KXH127矿用声光信号器主要技术参数

1 工作电压为:AC127V 工作电流：≤200mA。

2 电压波动范围为额定电压的75％～110％。

3 音响响度:不低于85dB。

4 通话声级：不低于80dB。

5 两台信号通话距离≤2000米。

6 光信号:光信号为红色，光信号强度在黑暗中30m处可见。

7 本安参数：本安工作电压：DC 10V 本安最大电流：330mA

KXH127矿用声光信号器工作原理

1、工作原理

a、发送声光信号功能

如图所示，A#、B#为电源接线柱，C#为信号联络接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成电源回路。集成块IC1得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送200kHz载波声光信号。

b、受话功能：

受话集成块IC3的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块IC3有电，其它台发送的声光信号经电源载波，通过变压器B2的线圈L和L3耦合，L3感应到的音频信号，经IC放大后送给扬声器Y实现受话功能。

c、单工通讯功能：

按下通话按钮，IC2得电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2和L1耦合，L1线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。

KXH127矿用声光信号器安装

1、安装：

a、打开隔爆腔前盖，按图1接线接线柱A#、B#接电源127V经熔断器介入本产品。C#接其它台C#，芯线接地。

b、系统接入电源后即可使用（使用4X1.5平方根橡套电缆）。

c、如果接线不对时，会发出噪音或打点声，此时只需将其中一台A#、B#接线对调即可。

2、使用：

a、送信号（打点）：按下信号按钮，本台及联机的各台同时发出声光信号。

b、通话：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。

KXH127矿用声光信号器使用注意事项

a、安装使用前应认真阅读本说明书。

b、检修时不得修改本安电路中的元器件型号、规格及电器参数等。

c、严禁带电开盖及带电维修。

KXH127矿用声光信号器使用运输及贮存

本产品适用于铁运，汽运及水运，贮存于温度-10～+40℃、相对温度不大于90％（20+5）℃的环境中，无雨雪侵袭的地方。

其他

公司保证出厂的产品符合设计要求，质量优良，系统运行安全、可靠，同时提供优质售后服务。

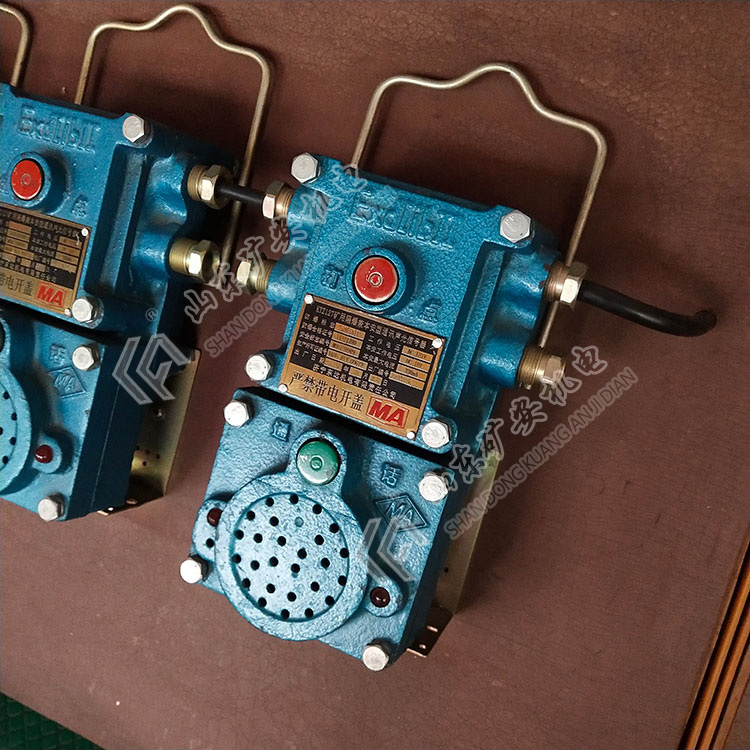

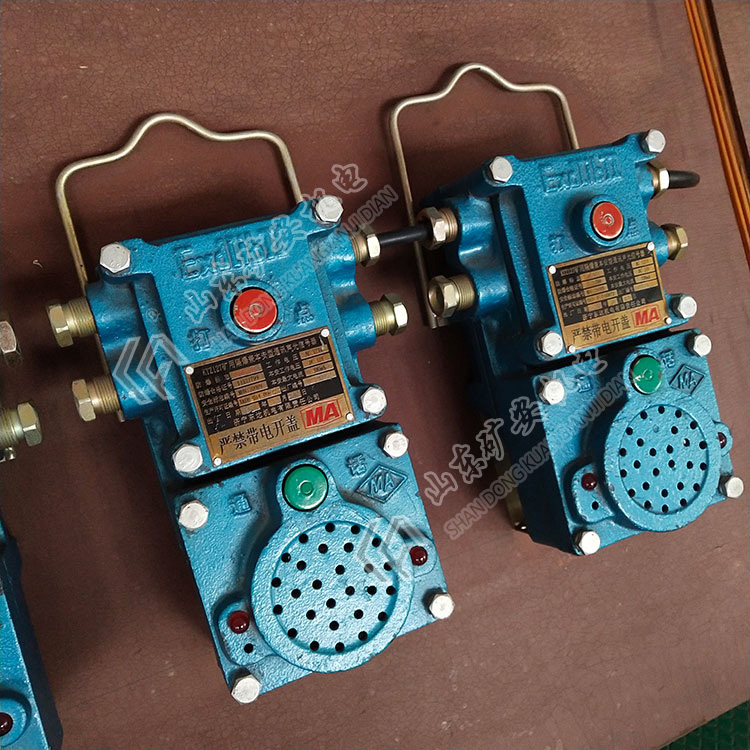

KXH127矿用声光信号器实物图
