气动隔膜泵是以压缩空气或氮气为动力，用于输送流体的一种泵型。它是一种气动双室隔膜、正向位移泵。对含有颗粒、腐蚀性、粘度高、容易挥发及有毒液体，具有很好的抽吸作用。

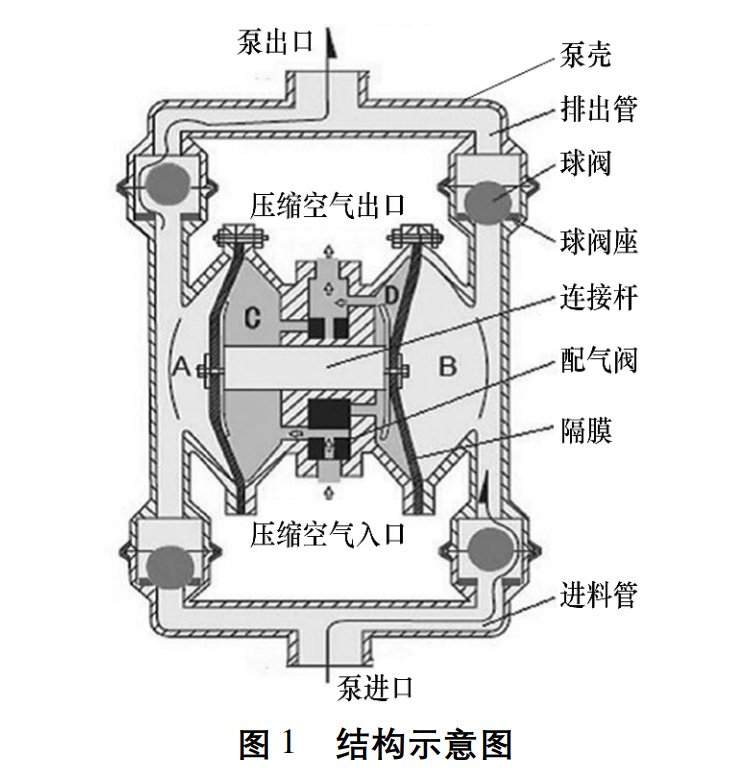

1 气动隔膜泵的工作原理气动隔膜泵由泵壳、隔膜、球阀、配气阀等组成。结构见图 1。
气动隔膜泵气源工作原理: 气动隔膜泵有左右两个对称的工作腔，各装有一块隔膜，由联接杆将其连结成一体。气源从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出，行程终点，配气机构自动将气体引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
气动隔膜泵液体侧工作原理: 当气源经配气阀进入 A 工作腔，该腔进口球阀关闭，出口球阀打开，液体排出，与此同时，B 腔隔膜由联接杆驱动背面气体进入大气，出口球阀关闭，进口球阀打开，液体被吸入。当行程到达终点，配气阀将气体导入 B 工作腔，运行情况与上述相反，如此反复，泵不断吸入排出液体。
