DDZ系列断带抓捕器

>

DDZ-30-160断带抓捕器

  • DDZ-30-160断带抓捕器
  • DDZ-30-160断带抓捕器
  • DDZ-30-160断带抓捕器

DDZ-30-160断带抓捕器

标签: DDZ-30-160断带抓捕器

断带抓捕器是利用带断或逆止器失效后沿倾斜方向下滑产生的摩擦力为驱动源,对胶带沿线任何随机性的断带都能有效地把上、下重空段胶带抓捕住,防止由此引发的重大经济损失和人身事故。有上、下断带抓捕两部分组成,主要采用了离心拨爪无接触磨损触发托辊、摆脱重载段货载影响的制动梁敞开式可摆动机构、传动与死点闭锁用的四连杆机构、以及各种偏心辊和圆柱辊。

全国销售热线:400-886-0537

联系销售专员

DDZ-30-160断带抓捕器相关产品推荐

  • DDZ-30-160断带抓捕器产品详情
  • DDZ-30-160断带抓捕器产品评论

DDZ-30-160断带抓捕器简介

断带抓捕器是利用带断或逆止器失效后沿倾斜方向下滑产生的摩擦力为驱动源,对胶带沿线任何随机性的断带都能有效地把上、下重空段胶带抓捕住,防止由此引发的重大经济损失和人身事故。有上、下断带抓捕两部分组成,主要采用了离心拨爪无接触磨损触发托辊、摆脱重载段货载影响的制动梁敞开式可摆动机构、传动与死点闭锁用的四连杆机构、以及各种偏心辊和圆柱辊。在正常工作具有托辊使用功能和防跑偏功能,可广泛用于矿山、港口、码头、电厂等上运的普通型和强力型胶印带输送机上。当带式输送机发生断带或逆止器失效时,断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带,并具有防止胶带跑偏的功能。在需要时可起卡带器的作用。

DDZ-30-160断带抓捕器特征与原理

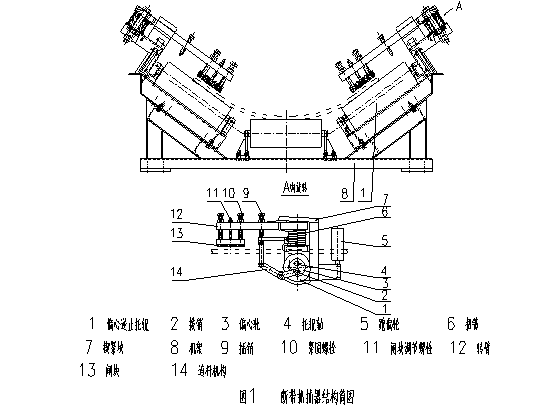

断带抓捕器(见图1)主要由偏心逆止托辊1、转臂12、闸块13、楔紧块7、扭簧6、闸块调节螺栓11、插销9、连杆机构14等组成。托辊内有偏心轮3、托辊轴4以及转动机构,当输送机正常工作时,偏心逆止托辊与胶带不接触,一旦输送机发生断带或逆止器失效时,胶带下滑,偏心逆止托辊与胶带接触,在摩擦力的作用下与偏心轮一起反转,旋转中心是托辊轴圆心,拨销也随同偏心轮一起转动,拨动连杆机构的上插板向下运动,使插销脱开,在扭簧的作用下转臂迅速打向楔紧块至输送带上方并楔紧,同时托辊也挤向闸块,随着输送带的下滑越来越挤紧输送带,迅速将下滑的重段胶带抓捕,保护输送带。

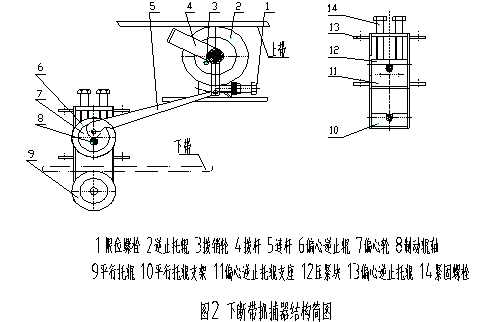

下断带保护装置(见图2)主要有逆止托辊2、平行托辊9、偏心逆止托辊6、制动连杆5、拨杆4等组成,偏心逆止托辊内装有偏心轮6、制动辊轴8及偏心轮传动机构,逆止托辊装有拨销轮3及传动机构。

在输送机正常工作时,逆止托辊作托辊使用,偏心逆止托辊悬空,一旦发生断带,逆止托辊反转,拨销轮与托辊一起转动,从而拨动拨杆,拨杆推动制动连杆,制动连杆使偏心逆止托辊挤向平行托辊,将断带抓捕,保护输送带。

DDZ-30-160断带抓捕器注意事项

1、在检查、调整、更换零件时,要停车、切断电源。

2、断带抓捕器在输送机上的安装数量、间距应符合表1、表2的规定,否则将不能保证可靠的抓捕保护作用。

3、抓捕后应注意:

(1)断带抓捕器抓捕后应及时对皮带进行处理,不要使皮带和抓捕器长时间处于抓捕状态。

(2)首先应检查断带抓捕器有无变形,各焊缝有无开焊,发现问题及时更换;同时应检查各处紧固件是否松动,并应全部紧固一遍。

(3)应检查摩擦片总成及逆止托辊运转是否灵活可靠,无阻滞现象,配合有无松动,如发现问题,严禁使用,及时更换。

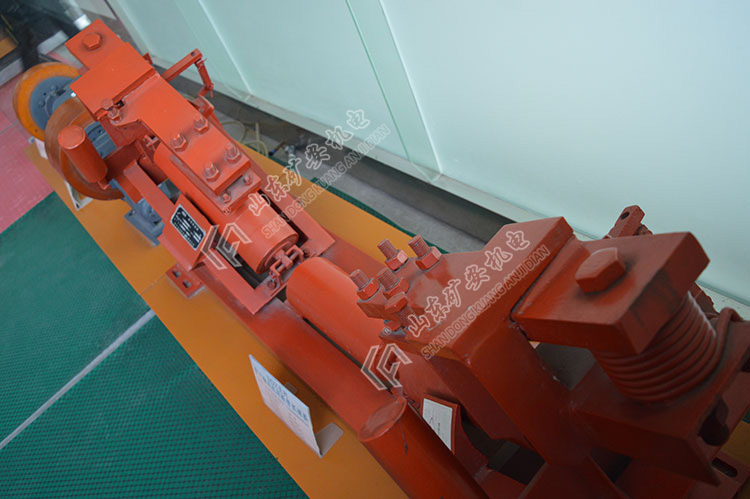

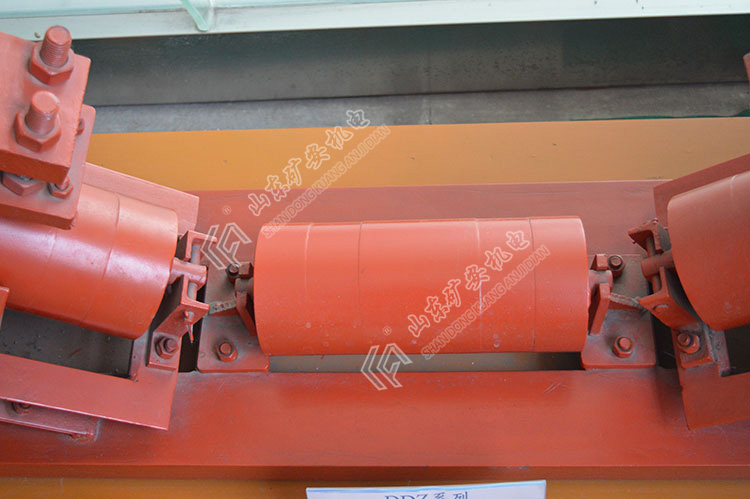

DDZ-30-160断带抓捕器实物图

联系人

内容
