气动清淤排污泵概述

矿用气动清淤排污泵由压缩空气驱动,主要组成
部分包括主体部分、控制系统及真空抽吸组件等。矿
用气动清淤排污泵适用于煤矿井下水仓沉淀的大量煤
泥的清理,由于没有可靠的设备来清理煤泥,不仅给
煤矿的正常生产带来很多不便,同时造成很大的资源
浪费。而我们研制的排污泵实现了煤矿井下水仓煤泥
水混合物的高效快捷处理,彻底解除了人工清挖水仓
的繁重劳动,同时减少了新建井下水仓数量,不仅提
高了矿井水仓清挖的综合经济效益,而且实现了环境
的治理和保护,省时省力,具有广泛的实用性。

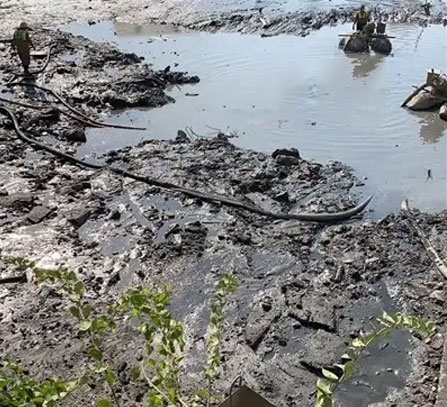

矿用气动清淤排污泵以压缩空气为动力,适用于
含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷
道、井底污水窝及污水坑(井)、水仓等排水排污作
业。

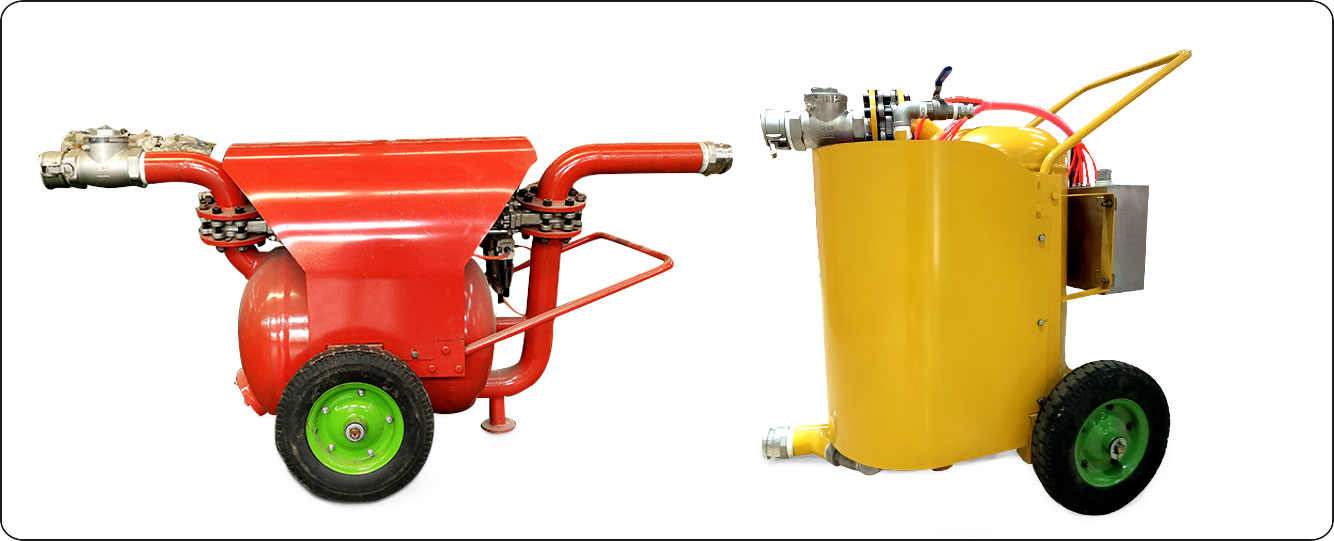

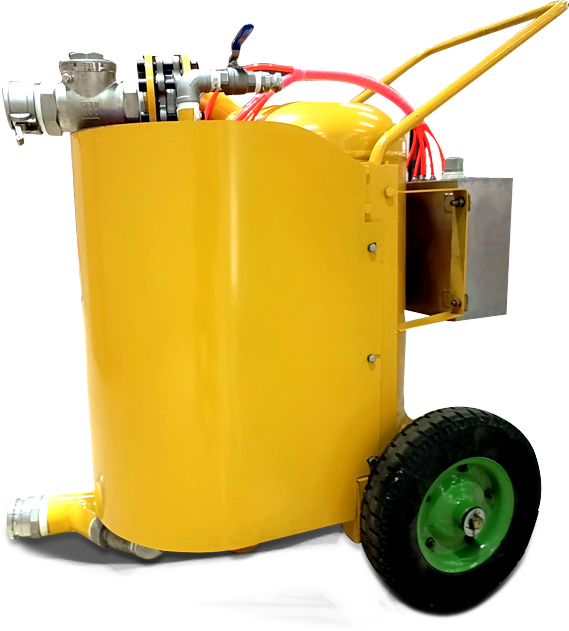

气动清淤排污泵

气动清淤排污泵使用环境

清淤排污泵在下列环境条件下应能正常工作:
a) 清淤排污泵吸料管潜入水下,长度不超过8m。
b) 输送介质温度不超过40℃。
c) 工作环境温度(0~40)℃。
d) 输送介质的PH在6~8范围内。
e) 含固体颗粒的最大直径不超过20mm。
e) 适用气压范围0.40MPa~0.70MPa。

气动清淤排污泵产品结构

气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等,见结构图。
1、主体部分:由泵体、进料管道、排料管道组成,其担当的工作是吸料和排料。
2、控制系统:控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向 阀等阀体的有机结合,实现对执行机构的控制与切换,达到机组工作时吸料与排料有序转换;
3、真空抽吸组件:真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组 成。它是根据文丘里效应的原理设计而成,包括供气口、排气口和真空口。当供气口的供气 压力高于一定值后,喷管射出超声速射流,由于气体的粘性,高速射流卷吸走负压腔内的气 体,使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、 通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通, 当控制系统循环切换控制气缸工作时,即可完成机组的吸料与排料过程。

结构图一

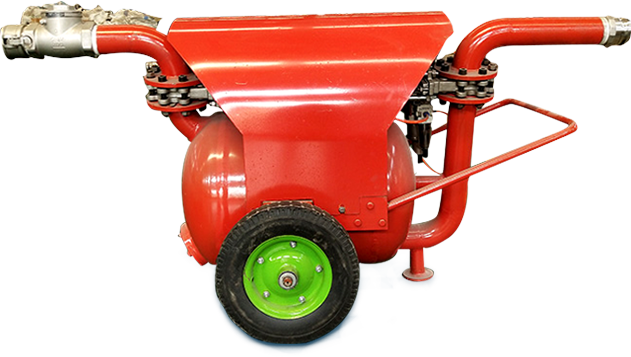

气动清淤排污泵
结构图二
气动清淤排污泵

气动清淤排污泵概述

使用 use

1.确保排放区域内无人。
2.打开压缩空气开关,排污泵已可供使用。空载对于此泵不会产生损坏。泵通常开始于排放模式(以保证泵体内没有前一次操作的残余物质)。泵的出厂设置的排放周期和吸料周期见表2,用户也可根据需要自行设置排放和吸料周期。气动清淤排污泵排放周期和吸料周期 表2
3.慢慢将喷嘴插入需清淤排污泵送的物料中。持续送料且自动进行,可实现无人监控运行。本公司建议一个交接班或一次运行后,对排污清淤泵和软管进行检查,以保证下一班排污清淤泵的正常运行。
4.检查排放管线,以确保其固定牢固。
5.泵送工作完成,要空载运行几个周期,以确保泵体完全排空。

表2
型号 吸料周期 排放周期
QYF25-15 8s 8s
QYF20-20 8s 8s
QYF17-20 6s 6s
QYF14-20 6s 6s
QYF10-20 6s 6s
计时使用 TIME TO USE

1.排污泵的工作周期由气动计时器控制。泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。除非对泵送物料有充分的评估,否则尽量使用标准设置。
计时器出厂时的排放和吸料周期按表2中设置。这个周期设置适用于大部分物料。计时器为了准确起见,本公司建议使用秒表来进行周期计时。 遵照下面的规则:
短吸料周期:
a、水/易泵送物料
b、短吸料管线(<8m)
c、泵体太满(通过声音的变化或吸料周期内有物料排放现象来判断泵体已太满)
长吸料周期:
a、稠物料/污水、污物
b、长吸料管线(>8m>20m)
c、泵体空

短排料周期:
a、水/易泵送物料
b、短排料管线
c、大部分排料周期内无物料排放
长排料周期:
a、稠物料/污水、污物
b、长排料管线(>100m)
c、每个排放周期,泵体都没排空
2.更改计时器周期设置
a、关闭压缩空气阀门
b、拆下罩板
c、设置吸料和排料周期表
注意:计时器的设置范围为10~30秒种,不要设置周期大于此范围。
d、恢复压缩空气供应,用秒表对照检查计时器的周期设置是否正确。由于罩板已拆下,注意运动部件。
e、安上罩板

保养 maintenance

排污泵需要的保养工作较少,易行。请参照如下程序进行保养。
每天:检查泵是否是损坏,罩板、安全卡锁等是否固定好。
检查排放管线是否已固定牢固无松动。
检查所有软管是否有损坏或磨损,必要请更换。
每月:检查润滑油位,必要时进行添加,保证运行所需的基本润滑油量。
检查排放管线是否已固定牢固无松动。
检查所有软管是否有损坏或磨损,必要时请更换。
3.1输送管线堵塞
如果排放管线堵塞,排污泵会保持一定的压力。
在泵的吸料端安装有检查阀,以确保排放管线堵塞时,物料不会从吸料口处排出。
清除排放管线的堵塞:
a、拆下罩板。
b、打开安装在喷气排放装置后的安全阀,进行卸压。
c、小心的拆下排放管线并仔细清堵行清堵。

3.3 检查或更换空气过滤器
过滤器位于罩板内排放端处
拆下过滤器:
a、关闭压缩空气供应。
b、拆下罩板。
c、确保泵内无残余压力。
d、旋下过滤器外的金属外壳。
e、旋下清洁塑料杯。小心不要将杯顶的O型垫圈丢失。
f、拆下过滤器,会用到螺丝刀。
g、依相反顺序,换下新过滤器,并确认O型垫圈置于清洁塑料杯顶。
3.4 空气过滤器拆分
a、关闭压缩空气供应。
b、拆下罩板。
c、确保泵内无残余压力。
d、拆下空气促动阀上的控制软管。推下软管与安装口的边圈,以便拆下软管。
e、拆下喷气装置外壳中部的锁卡。
d、拆下喷气装置进行清洁,确定文丘里管和对着泵体的开口部分部分清洁。
g、依反向顺序装好装置。确保垫圈安装正确

气动清淤排污泵常见故障及排除方法

进行设备故障检查时,需确保压缩空气的压力和流量满足规定条件。

气动清淤排污泵

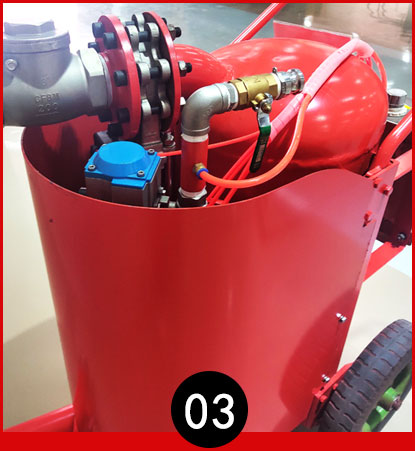

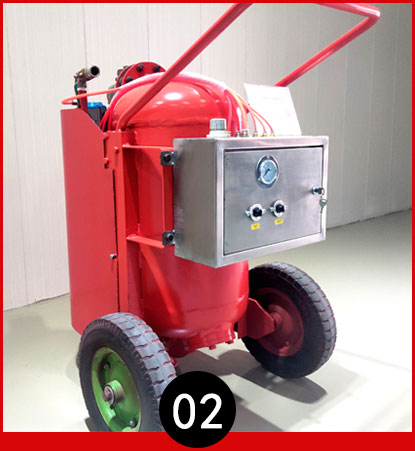

气动清淤排污泵优势特点

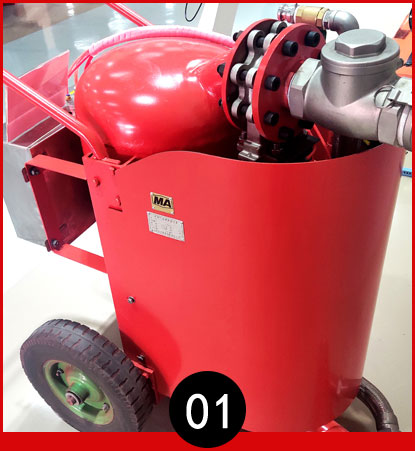

1

过污能力强,可抽送具有流动性高固体含量物料纯气动产品,无任何电子器件,安全可靠。

The ability to pollute is strong, and it can pump pure pneumatic products with high fluidity and high solid content. It has no electronic devices and is safe and reliable.

2

机组结构紧凑,设计巧妙,可实现自动运行。

The unit has compact structure, clever design and can run automatically.

3

运动部件与物料不接触,无磨损,运行稳定,使用寿命长。

The moving parts are not in contact with the material, there is no wear, stable operation, and long service life.

4

空载或过载对设备无损伤,维护简单。

Empty load or overload has no damage to the equipment and is simple to maintain.

5

体积小,重量轻,移动灵活,操作方便,适用范围广泛,能耗小,节能环保。

Small volume, light weight, flexible movement, easy to operate, wide range of applications, small energy consumption, energy conservation and environmental protection.

气动清淤排污泵主要技术参数

型号 流量
m³/h
扬程
m
耗气量
m³/min
工作气压
Mpa
安装外形尺寸
(长*宽*高)mm
QYF25-20 25 20 11.5 0.55 1830*885*965
QYF20-20 20 20 10.5 0.55 1830*834*915
QYF17-20 17 20 8.5 0.55 1830*782*890
QYF14-20 14 20 6.5 0.55 1830*782*890
QYF10-20 10 20 6.0 0.55 1830*782*890
