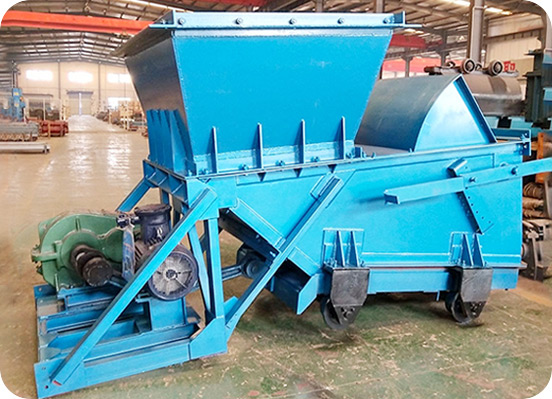

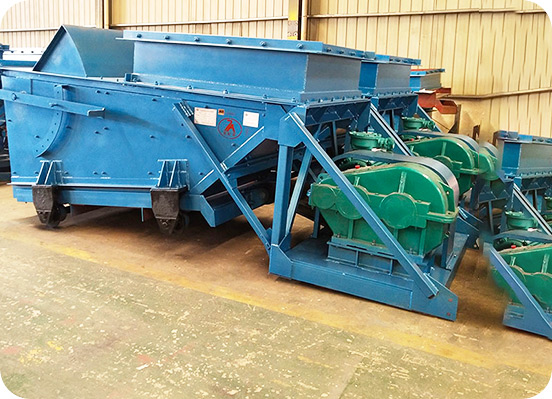

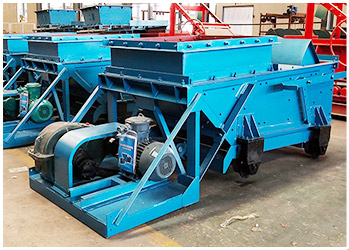

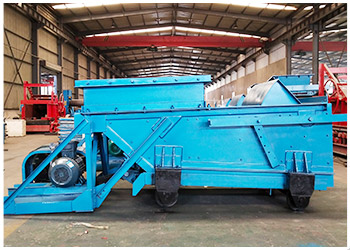

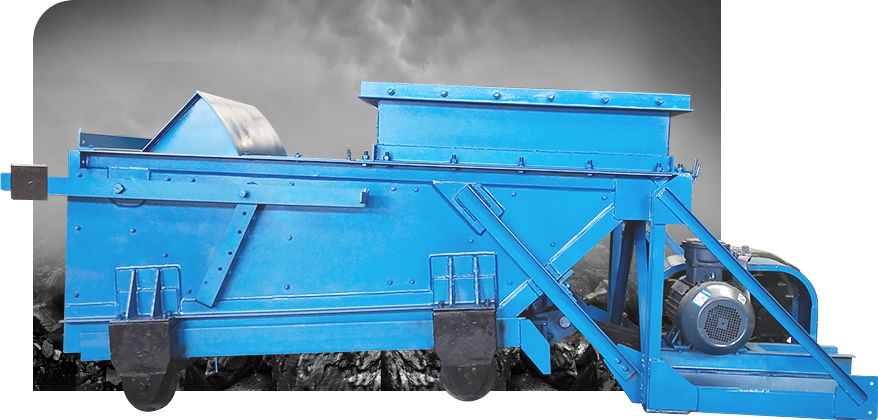

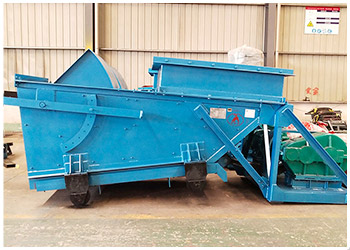

往复式给煤机概述

Overview of reciprocating coal feeder

往复式给料机适用于适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓均匀的转载到胶带机或其它筛选设备、贮存装置上。实现对矿石、砂煤、粮食等散装物料的均匀给料。此系列给料机的给料槽是由驱动装置经曲柄连杆装置作直线往复运动。当给料槽前移时,借惯性力和摩擦力的作用将物料移走,此时料斗中的物料落下,使之不能后退而在前端卸下。此系列给料机传动装置为悬挂式,可直接布置在料斗下,安装方便。

往复式给煤机特点

Features of reciprocating coal feeder

1.工作可靠、寿命长,重量轻,体积小,维护保养方便。

2.结构简单,运行可靠,调节安装方便;采用封闭式框架结构,大大提高了机架的刚度。

3.装有限矩型液力偶合器,能满载启动,过载保护。

4.最大给料量可达1200吨/小时(煤),是目前国内最大的往复式给料机。

5.采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。

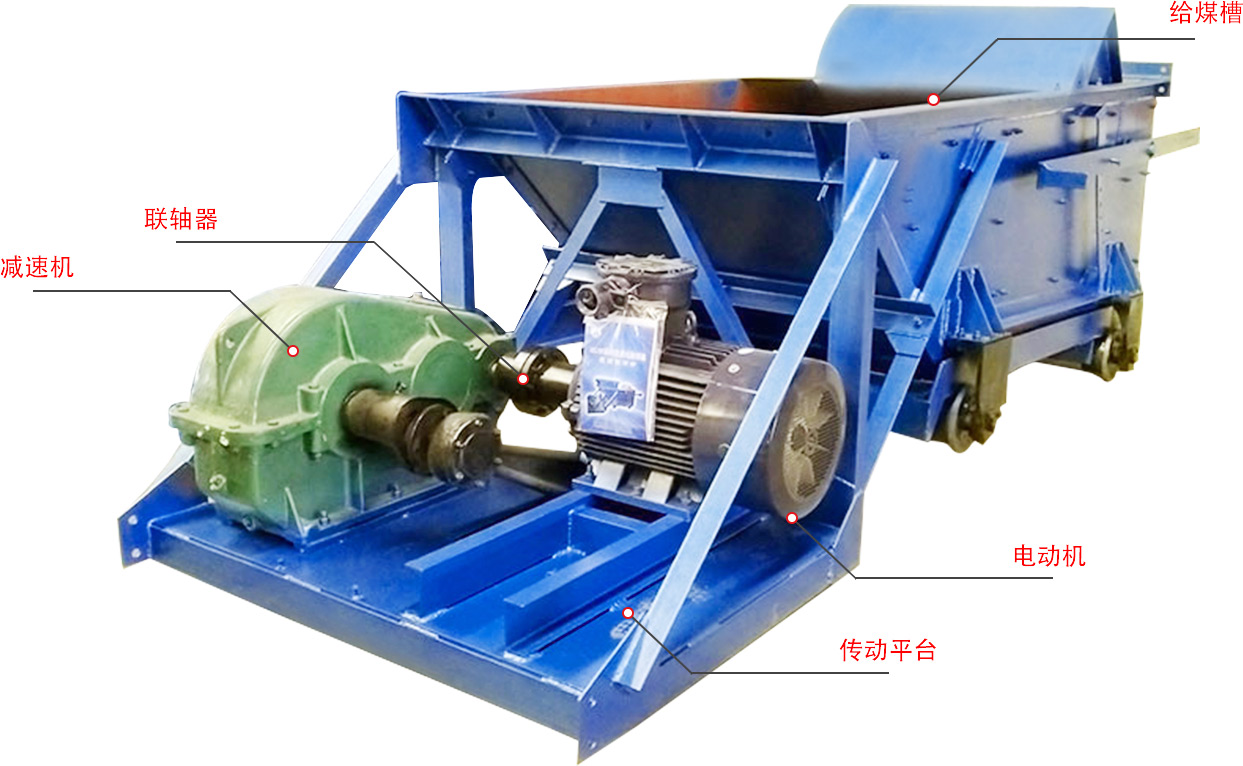

往复式给煤机工作原理

Reciprocating coal feeder working principle

往复式给料机中的托辊用于支承底板,底板通过驱动装置驱动并在托辊上作有规律的往复直线运动,往复式给料机底板顺煤流方向的运动称为正行,底板逆煤流方向的运动称为逆行。当往复式给料机底板正行时将煤仓和给煤机箱体内的煤输送到箱体的前端,底板逆行时,箱体内的煤被箱体后部的斜板挡住,底板与煤之间产生了相对滑动,箱体前端的煤自行落下,往复式给料机由于底板往复运动的结果,从而实现连续均匀的给料。

The roller in reciprocating feeder is used to support the bottom plate. The bottom plate is driven by the driving device and makes regular reciprocating linear motion on the roller. The movement of the bottom plate along the coal flow direction ofreciprocating feeder is called forward, and the movement of the bottom plate against the coal flow direction is called reverse.When the bottom plate of the reciprocating feeder is moving forward, the coal in the bunker and the coal feeder box is conv-eyed to the front end of the box. When the bottom plate goes backward, the coal in the box body is blocked by the inclined plate at the back of the box body. The coal in the front of the box body slides relatively, and the coal falls down by itself. As a result of the eciprocating move- ment of the bottom plate, the reciprocating feeder realizes continuous and uniform feeding.

往复式给煤机参数

Reciprocating coal feeder parameters

型号 最大给料量t/h 功率kw 曲柄连杆r/min 机重kg
GLW/255/4/S 225 4 57 1420
GLW/330/7.5/S 330 7.5 62 1980
GLW/590/18.5/S 590 18.5 62 2880
GLW/800/11/S 800 11 62 2480
GLW/1200/18.5/S 1200 18.5 62 3295
GLW/1600/22/S 1600 22 62 5160
GLW/2000/37/S 2000 37 62 9040

往复式给煤机安装与维修

Reciprocating feeder installation and maintenance

1.给料机运行前,煤仓内应贮有足够原煤量,以避免装煤入仓时,直接冲击底板。

2.每月连续工作后应检查机件有无松动等不正常现象,若有不正常现象出现,应立即检修。

3.给料机与煤直接接触的底衬板,其厚度磨损程度大于原厚度的二分之一必须进行修补或更换。

4.所有转动件,要求每月注油一次,每季检查一次,观察轴承、密封件的损坏程度,发现问题及时更换。

5.对主要部件的维护:
(1)减速机
每六个月检查一次,同时对滚动轴承和箱体进行清洗或更换润滑油。
(2)电动机
按电动机规定的检修维护要求进行。
用户注意:定期润滑运动部件,并检查各部件运行情况,发现异常情况,要及时查明原因并处理,必要时可通知厂家处理;空仓检修时应关闭闸门。

往复式给煤机订货须知

Reciprocating feeder ordering instructions

订货须知

1.给料机有带漏斗与不带漏斗及带调节闸门与不带调节闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗,不带调节闸门。用户在订货时应说明。

2.本系列给料机电源电压有380V和660V两种制式,选用时请确定电压制式及有无防爆要求。

3.设备安装方式有落地式和吊挂式两种情况,并有普通型和防窜仓型两种结构形式,选型时,请毋必慎重考虑;设备基础螺栓和吊挂基础一般由用户自备。

4.由于现场实际情况各不相同,建议您在选订设备型号及规格时,尽可能将您的要求描述详尽并与相关专业技术人员充分沟通,以减少不必要的麻烦。

往复式给煤机配件

Reciprocating coal feeder fittings
