皮带给煤机

Belt feeder

概述

介绍 An overview of the

皮带给煤机

皮带给煤机广泛用于煤炭、冶金、电力等行业各种料仓的给料,为转动连续给料方式生产中用户根据需要不停机就可进行调节给料量,使给料系统更能满足高效、节能、环保的要求,是往复式给煤机、振动给煤机的更新换代产品。

皮带给煤机是针对大型高产高效矿井生产系统流量大、现行给料机已不能满足煤矿生产要求而研制的新型给煤设备。该产品是在K型往复式给料机的基础上,将往复式运动机构改为输送带式机构,从而将给料运动由滑动摩擦变为滚动摩擦。摩擦系数大为降低,使得电力消耗也显著下降

皮带给煤机结构

Product mix

皮带给煤机

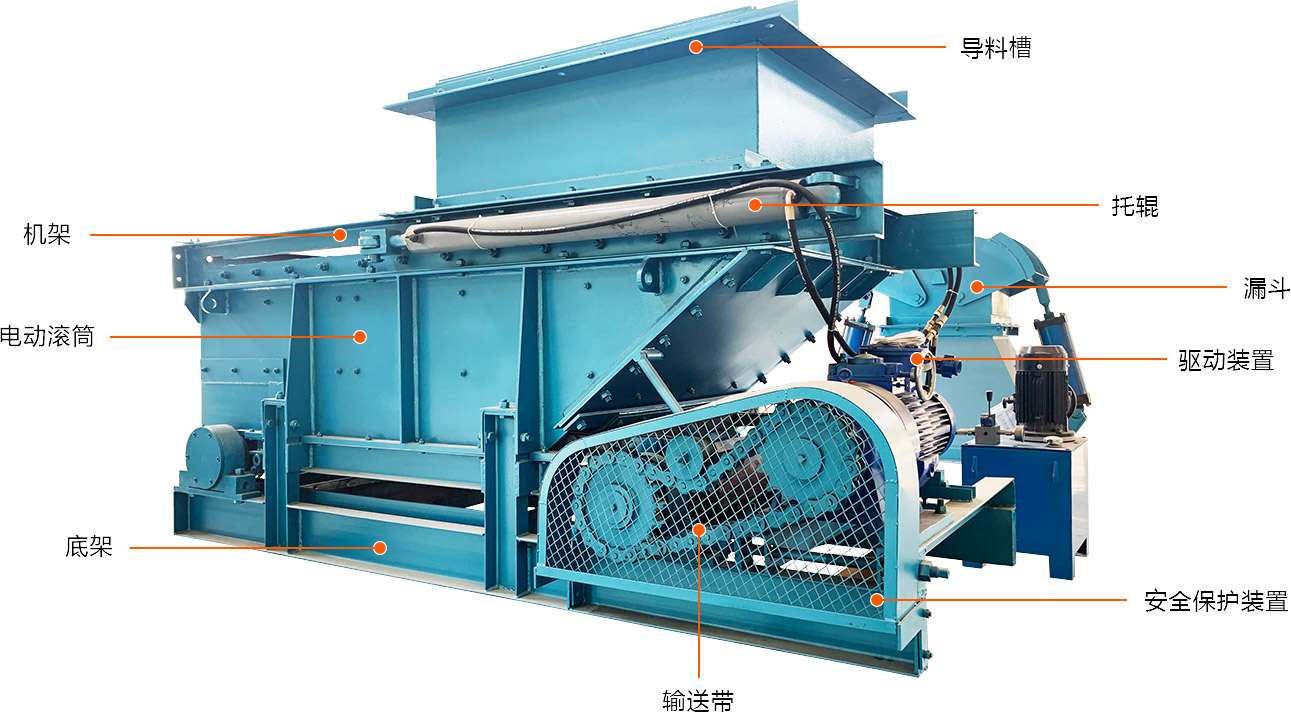

本机为吊挂式给料机,其主要组成部分见结构示意图,整机经由漏斗架悬挂固定在煤仓口部,其下安装箱体,在箱体下安装给料装置。给料装置由驱动滚筒、缓冲托辊、改向滚筒、胶带、清扫器等组成。驱动装置由机械无级变速机经链条带动主动滚筒旋转,给料机煤流从两侧板围成的箱体出口流出。给料装置和驱动装置均安装在底架上。在箱体上,安有闸门装置和驱动手柄,用于给料机停机时关闭煤流。

皮带给煤机结构

Product mix

皮带给煤机

料仓内的物料经漏斗架进入箱体落在甲带上,甲带静止时物料最终靠内摩擦力而停止运动, 在出料口形成一定角度的静止堆积;当驱动滚筒在外动力的驱动下开始旋转时,带动胶带 运动,胶带带动其上的甲带运动,甲带带动其上的物料导向出料口,运行中的甲带在出料 口卸料后转向回程,物料不断的从出料口排出,从而完成给料过程;安装在改向滚筒处的 清扫器,清扫粘结在胶带上的物料,以避免物料在返程侧的撒落。改变给料量,可通过调 节无级变速减速机的输出轴变速,来改变胶带运行速度的大小,从而改变给料量;改变给 料量,也可通过选配变频器,改变电动机转速,从而改变给料量。甲带给料机运行中,系 统主要负荷均由滚动轴承支撑,运行阻力小,设备所需驱动功率小,系统各零部件工作寿 命长。

最无后顾之忧的服务承诺

LOAN PROGRAM

为用户服务、对用户负责、让用户满意

皮带给煤机特点

Product characteristics

给煤依靠胶带与煤斗间煤的摩擦作用,将煤给到受煤设备上,从而实现皮带给煤机的工作,
由于需要产生摩擦作用,因此皮带式给煤机的带速不宜过高,否则胶带与煤之间容易产生相对滑动,可能导致不能给煤。

动态调整、无极调速、调整方便

给料量大、稳定

运行功率小、能量消耗少、经济性好

运行平稳、噪音小、保护环境

磨损小、维修量小、使用寿命长

零部件通用性强、安装维修方便

皮带给煤机故障机维修

Repair

1.给料机在使用时,煤仓内应贮有足够大煤量,以避免装煤入仓时,直接冲击底板

2.每月连续工作后应检查机件有无松脱或不正常等现象。

3.传动机件,每连续工作六个月需检查一次,拉杆部分的机件必须保持正常配合,如有不正常现象,立即修复或更换。

4.所有转动件,要求每月注油一次,每季检查一次,观察轴承、密封件的损坏程度,发现问题及时更换。

5.对主要部件的维护:
(1)减速机
六个月检查一次,同时对滚动轴承和箱体进行清洗或更换润滑油。
(2)电动机
按电动机规定的检修维护要求进行。

皮带给煤机参数

Belt feeder parameters

型号 最大给料量t/h 功率kw 最大带速m/s 机重kg
GLD800/5.5/S 800 5.5 0.75 3500
GLD800/5.5/B 800 5.5 0.75 3500
GLD1500/7.5/S 1500 7.5 0.98 4000
GLD1500/7.5/B 1500 7.5 0.98 4000
GLD2200/7.5/S 2200 7.5 0.98 4100
GLD2200/7.5/B 2200 7.5 0.98 4100
GLD3300/7.5/S 3300 7.5 0.98 5000
GLD3300/7.5/B 3300 7.5 0.98 5000
GLD4000/11/S 4000 11 1.5 5500
GLD4000/11/B 4000 11 1.5 5500

皮带给煤机配件

Belt feeder accessories

皮带是皮带给煤机的主要部件,也是甲带给煤机的重要组成,一条给煤机上的皮带又叫做输送带,
一次成型的无接口的设计就决定了设备的吻合性好,韧性防撕裂防跑偏放断带设计。
